Diagnoza zasilacza ATX multimetrem: Sprawdź napięcia krok po kroku

Samodzielna diagnoza zasilacza komputerowego może wydawać się skomplikowana, ale z odpowiednimi narzędziami i wiedzą jest w zasięgu ręki każdego entuzjasty PC. Ten artykuł dostarczy Ci praktycznej instrukcji, jak krok po kroku sprawdzić zasilacz ATX za pomocą multimetru, co jest kluczowe dla stabilności, bezpieczeństwa i długowieczności Twojego komputera.

Dlaczego warto sprawdzić napięcia w zasilaczu? Zrozum objawy, zanim będzie za późno

Regularna kontrola zasilacza to jeden z tych aspektów konserwacji komputera, który często jest pomijany, a ma kluczowe znaczenie dla stabilności i długowieczności całego systemu. Zasilacz jest sercem komputera, dostarczającym energię do wszystkich podzespołów. Niestabilne lub nieprawidłowe napięcia mogą prowadzić do uszkodzeń komponentów, skrócenia ich żywotności, a w skrajnych przypadkach nawet do ich całkowitego zniszczenia.

Z mojego doświadczenia wiem, że problemy z zasilaczem często manifestują się w sposób, który początkowo może sugerować usterki innych podzespołów. Typowe objawy wskazujące na kłopoty z zasilaczem to między innymi: niestabilna praca komputera, losowe restarty systemu, nagłe pojawianie się "blue screenów" (BSoD), a także problemy ze startem komputera, takie jak brak reakcji na przycisk zasilania lub uruchamianie się tylko na krótką chwilę. Często objawy te nasilają się pod obciążeniem, na przykład podczas grania w wymagające gry.

Na szczęście, do podstawowej diagnozy zasilacza nie potrzebujesz drogiego, specjalistycznego sprzętu. Multimetr cyfrowy, czyli miernik uniwersalny, jest podstawowym i łatwo dostępnym narzędziem, które pozwala na szybką i skuteczną weryfikację prawidłowości napięć. To inwestycja, która z pewnością się opłaci.

Zanim zaczniesz: kluczowe przygotowania i zasady bezpieczeństwa

Zanim przystąpisz do pomiarów, upewnij się, że masz odpowiedni sprzęt. Będziesz potrzebować multimetru cyfrowego jest on znacznie precyzyjniejszy i łatwiejszy w odczycie niż jego analogowy odpowiednik. Ustaw multimetr na pomiar napięcia stałego (oznaczone jako DCV lub V⎓) na zakresie 20V. Ten zakres jest optymalny, ponieważ mierzone napięcia (maksymalnie 12V) mieszczą się w nim, zapewniając jednocześnie dobrą dokładność.

Jak zawsze podkreślam, bezpieczeństwo jest absolutnym priorytetem. Zasilacz komputerowy, nawet po odłączeniu od komputera, nadal może być podłączony do sieci 230V. Zanim wykonasz jakiekolwiek manipulacje przy wtyczkach czy przewodach, bezwzględnie odłącz zasilacz od gniazdka sieciowego. Upewnij się, że komputer jest całkowicie wyłączony, a kabel zasilający odłączony. Pamiętaj, że wnętrze zasilacza zawiera kondensatory, które mogą magazynować ładunek elektryczny nawet po odłączeniu zasilania, dlatego nigdy nie otwieraj obudowy zasilacza, jeśli nie masz odpowiednich kwalifikacji i doświadczenia.

Oprócz multimetru, do uruchomienia zasilacza poza komputerem przyda Ci się zwykły spinacz biurowy lub krótki kawałek izolowanego przewodu. Spinacz posłuży do zwarcia odpowiednich pinów we wtyczce 24-pin ATX, co pozwoli na uruchomienie zasilacza "na krótko".

Napięcia w zasilaczu ATX: co mierzymy i jakie wartości są prawidłowe?

Wtyczka 24-pin ATX to główne złącze zasilające płytę główną, a co za tym idzie, większość podzespołów komputera. Składa się z wielu przewodów w różnych kolorach, z których każdy odpowiada za dostarczenie określonego napięcia lub pełni funkcję masy (GND) lub sygnału sterującego. Zrozumienie, który kolor odpowiada za jakie napięcie, jest kluczowe do prawidłowego pomiaru.

Oto standardowa mapa napięć dla wtyczki 24-pin ATX:

Kolor przewodu	Napięcie
Żółty	+12V
Czerwony	+5V
Pomarańczowy	+3.3V
Niebieski	-12V
Fioletowy	+5VSB (Standby)
Zielony	PS_ON (Power On)
Szary	Power Good
Czarny	GND (Masa)

Standard ATX określa ścisłe tolerancje dla poszczególnych linii napięciowych, aby zapewnić stabilną pracę komponentów. Odchylenia od tych norm, nawet niewielkie, mogą prowadzić do niestabilności systemu. Prawidłowe wartości dla kluczowych linii to:

• Linia +12V: Jest to obecnie najważniejsza linia w nowoczesnych komputerach. Zapewnia zasilanie dla procesora, karty graficznej, a także wielu innych podzespołów. Dopuszczalna tolerancja wynosi ±5%, co oznacza, że prawidłowy zakres napięcia to od +11.40V do +12.60V. Jeśli napięcie na tej linii jest poza tym zakresem, możesz spodziewać się problemów ze stabilnością, szczególnie pod obciążeniem.
• Linia +5V: Zasilanie dla wielu układów płyty głównej, portów USB oraz starszych dysków twardych i napędów optycznych. Dopuszczalna tolerancja to ±5%, co daje zakres od +4.75V do +5.25V.
• Linia +3.3V: Odpowiada za zasilanie pamięci RAM, chipsetu płyty głównej oraz niektórych kart rozszerzeń. Dopuszczalna tolerancja ±5% oznacza zakres od +3.135V do +3.465V.
• Linia -12V: Ta linia jest rzadziej używana w nowoczesnych komputerach, ale nadal jest obecna w standardzie. Służyła głównie do zasilania starszych portów szeregowych i kart rozszerzeń. Dopuszczalna tolerancja jest nieco większa i wynosi ±10%, co daje zakres od -10.80V do -13.20V.
• Linia +5VSB (Standby): To napięcie jest podawane nawet wtedy, gdy komputer jest wyłączony, ale zasilacz jest podłączony do sieci. Odpowiada za funkcje takie jak Wake-on-LAN, zasilanie portów USB w trybie czuwania oraz utrzymanie pamięci CMOS. Dopuszczalna tolerancja to ±5%, co oznacza zakres od +4.75V do +5.25V.

Pomiar napięć krok po kroku: metoda "na sucho" poza komputerem

Pomiar napięć "na sucho", czyli poza komputerem, to dobry punkt wyjścia do wstępnej diagnozy. Pozwala sprawdzić, czy zasilacz w ogóle uruchamia się i czy dostarcza podstawowe napięcia.

1. Uruchomienie zasilacza "na krótko"

   Aby uruchomić zasilacz poza komputerem, musisz "oszukać" go, symulując sygnał z płyty głównej. Zasilacz musi być oczywiście odłączony od komputera, ale podłączony do gniazdka sieciowego. We wtyczce 24-pin ATX znajdź zielony przewód (PS_ON) oraz dowolny czarny przewód (GND - masa). Za pomocą spinacza biurowego lub krótkiego kawałka izolowanego przewodu zewrzyj te dwa piny. Usłyszysz, jak wentylator zasilacza zacznie pracować, co oznacza, że zasilacz jest włączony i gotowy do pomiarów.

2. Procedura pomiaru wtyczki 24-pin ATX

   Teraz możesz przystąpić do pomiarów. Ustaw multimetr na pomiar napięcia stałego (DCV lub V⎓) na zakresie 20V. Czarną sondę miernika (COM) przyłóż do dowolnego czarnego przewodu (GND) we wtyczce 24-pin. To będzie Twój punkt odniesienia (masa). Następnie czerwoną sondę miernika (+) przykładaj kolejno do kolorowych przewodów, które chcesz zmierzyć:

   • Do pomarańczowego przewodu dla +3.3V.
   • Do czerwonego przewodu dla +5V.
   • Do żółtego przewodu dla +12V.
   • Do niebieskiego przewodu dla -12V.
   • Do fioletowego przewodu dla +5VSB.
   Odczytuj wartości wyświetlane na multimetrze i porównuj je z normami ATX.

3. Sprawdzanie napięć na wtyczkach Molex i SATA

   Wtyczki Molex i SATA są często łatwiejsze do pomiaru ze względu na ich konstrukcję. Są one również dobrym wskaźnikiem, ponieważ zasilają dyski twarde, napędy optyczne i inne urządzenia peryferyjne.

   • Wtyczka Molex (4-pinowa): Ma cztery przewody. Dwa czarne to masa (GND). Czerwony to +5V, a żółty to +12V. Przyłóż czarną sondę do czarnego przewodu, a czerwoną kolejno do czerwonego i żółtego.
   • Wtyczka SATA (15-pinowa): Jest bardziej rozbudowana, ale do podstawowych pomiarów wystarczy skupić się na głównych liniach. Zazwyczaj posiada trzy czarne przewody (GND), trzy pomarańczowe (+3.3V), trzy czerwone (+5V) i trzy żółte (+12V). Znajdź sekcje z tymi kolorami i wykonaj pomiary analogicznie jak w przypadku wtyczki Molex, zawsze używając czarnego przewodu jako masy.

4. Przeczytaj również: Star Wars Książki - Najlepsze książki z uniwersum Gwiezdnych Wojen

   Zapisywanie wyników

   Aby mieć pełny obraz sytuacji i móc rzetelnie ocenić stan zasilacza, zawsze zapisuj zmierzone wartości. Sugeruję utworzenie prostej tabeli, która pomoże Ci w organizacji danych. Może ona wyglądać następująco:

   Linia napięciowa	Kolor przewodu	Wartość nominalna	Dopuszczalny zakres	Zmierzona wartość
   +12V	Żółty	12.00V	11.40V - 12.60V
   +5V	Czerwony	5.00V	4.75V - 5.25V
   +3.3V	Pomarańczowy	3.30V	3.135V - 3.465V
   -12V	Niebieski	-12.00V	-10.80V - -13.20V
   +5VSB	Fioletowy	5.00V	4.75V - 5.25V

   Taka tabela ułatwi Ci późniejszą interpretację i decyzję o ewentualnej wymianie zasilacza.

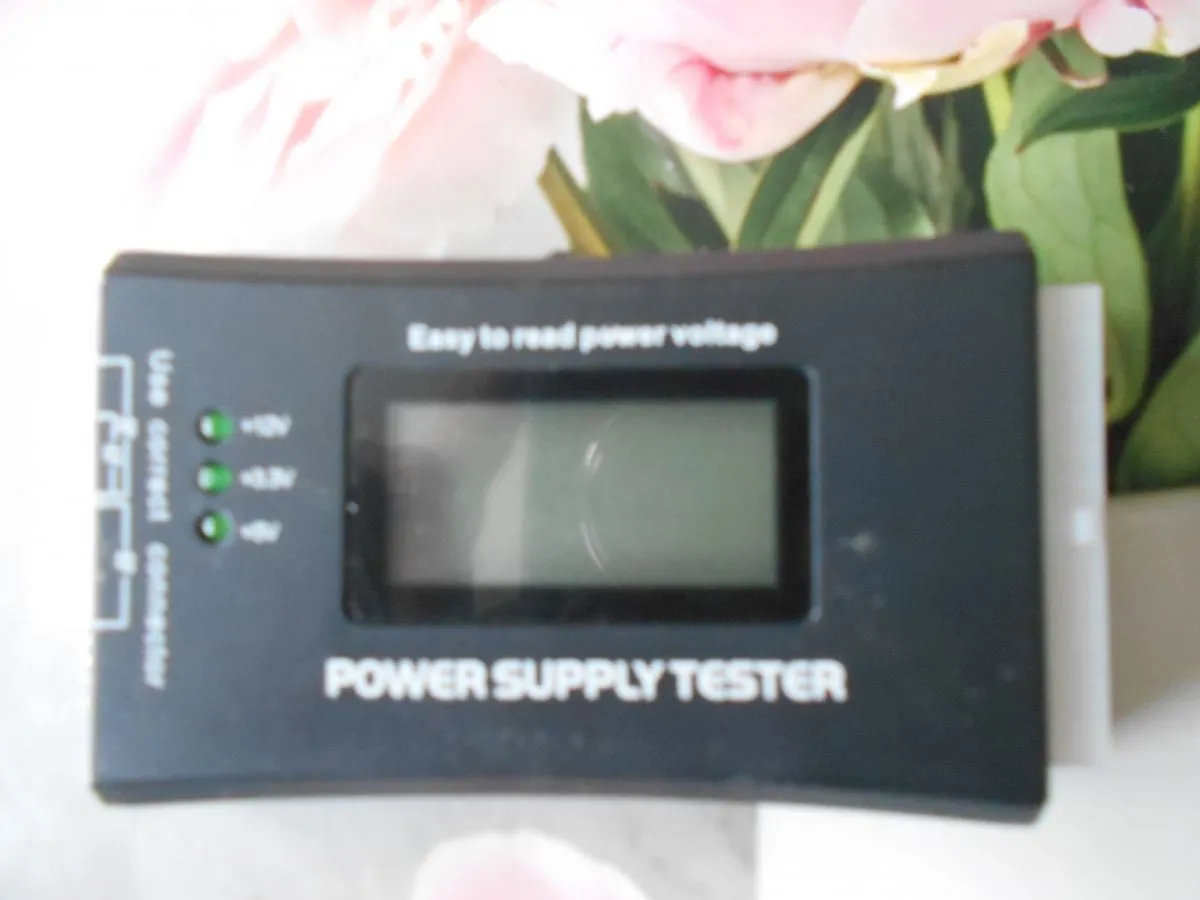

Test pod obciążeniem: najbardziej miarodajna metoda diagnozy

Choć pomiar "na sucho" daje pewien obraz stanu zasilacza, z mojego doświadczenia wynika, że jest on niewystarczający do pełnej diagnozy. Zasilacz, który wydaje się sprawny bez obciążenia, może mieć poważne problemy, gdy podzespoły komputera zaczną pobierać dużą ilość prądu. To właśnie test pod obciążeniem jest kluczowy dla wiarygodnej diagnozy, ponieważ pozwala sprawdzić, jak zasilacz radzi sobie w rzeczywistych warunkach pracy i czy napięcia utrzymują się w dopuszczalnych normach.

Wykonanie pomiarów w działającym komputerze wymaga większej ostrożności, ponieważ pracujesz z podłączonym zasilaniem. Najbezpieczniejszym sposobem jest delikatne wsuwanie końcówek sond multimetru od tyłu wtyczki 24-pin ATX, która jest podłączona do płyty głównej. Upewnij się, że sondy nie dotykają się wzajemnie, aby uniknąć zwarcia. Alternatywnie, możesz użyć łatwiej dostępnych wtyczek Molex lub SATA, które również są pod obciążeniem podczas pracy komputera. Pamiętaj, aby zawsze przykładać czarną sondę do czarnego przewodu (masy).

Analiza napięć w spoczynku (np. podczas przeglądania internetu lub pracy na pulpicie) w porównaniu z napięciami pod obciążeniem (np. podczas uruchamiania wymagających gier, testów syntetycznych typu Prime95 dla CPU i FurMark dla GPU, lub benchmarków) jest niezwykle istotna. Jeśli napięcia znacząco spadają pod obciążeniem, nawet jeśli nadal mieszczą się w normach, może to świadczyć o osłabieniu zasilacza i jego zbliżającej się awarii. Duże fluktuacje między stanem spoczynku a obciążeniem są czerwoną flagą, wskazującą na niestabilność.

Interpretacja wyników: czy Twój zasilacz nadaje się do wymiany?

Po wykonaniu pomiarów, zarówno "na sucho", jak i pod obciążeniem, nadszedł czas na interpretację odczytów z multimetru. Pamiętaj, że nawet niewielkie, ale stałe odchylenia od norm mogą prowadzić do problemów.

• Napięcia zbyt niskie lub zbyt wysokie: To najbardziej oczywisty sygnał problemu. Jeśli na przykład na linii +12V odczytujesz 11.2V lub 12.8V, zasilacz jest poza dopuszczalną tolerancją (11.40V-12.60V) i wymaga natychmiastowej wymiany. Podobnie, jeśli linia +5V pokazuje 4.6V lub 5.3V (norma 4.75V-5.25V), lub linia +3.3V wyświetla 3.0V lub 3.5V (norma 3.135V-3.465V), masz do czynienia z wadliwym zasilaczem. Napięcia wykraczające poza normy mogą prowadzić do niestabilności, uszkodzenia podzespołów, a nawet ich spalenia.
• "Pływające" napięcia: To ukryty wróg stabilności systemu. Jeśli odczyty na mierniku nie są stabilne i wartości "skaczą" (np. na linii +12V widzisz 12.0V, potem 11.9V, za chwilę 12.1V, i tak dalej), oznacza to, że zasilacz dostarcza niestabilne napięcie. Nawet jeśli średnia wartość mieści się w normie, takie fluktuacje (tzw. tętnienia) mogą powodować losowe restarty, "blue screeny" i ogólną niestabilność systemu, zwłaszcza pod obciążeniem. To również kwalifikuje zasilacz do wymiany.
• Brak napięcia: Jeśli na którejkolwiek linii, po prawidłowym uruchomieniu zasilacza, multimetr wskazuje 0V lub bardzo niską wartość, oznacza to, że dana linia jest uszkodzona. W takiej sytuacji zasilacz jest definitywnie wadliwy i nie nadaje się do dalszego użytku.
• Czerwone flagi: Istnieją sytuacje, w których należy natychmiast odłączyć zasilacz od sieci i zaprzestać jego użytkowania. Należą do nich: dym wydobywający się z zasilacza, zapach spalenizny, bardzo niestabilne lub skrajnie odbiegające od normy napięcia (np. 10V na linii +12V). W takich przypadkach dalsze używanie zasilacza może doprowadzić do poważnego uszkodzenia innych komponentów komputera, a nawet pożaru.

Co dalej, jeśli zasilacz jest wadliwy? Podsumowanie i rekomendacje

Jeśli Twoje pomiary wskazują na wadliwy zasilacz, stajesz przed dylematem: naprawiać czy wymieniać? Z mojego punktu widzenia, naprawa zasilacza jest rzadko opłacalna, chyba że masz odpowiednie umiejętności elektroniczne, dostęp do części i wiesz, co robisz. Koszt naprawy, zwłaszcza w serwisie, często zbliża się do ceny nowego, dobrej jakości zasilacza, a bezpieczeństwo po naprawie nie zawsze jest gwarantowane. W większości przypadków, inwestycja w nowy zasilacz jest rozsądniejszym i bezpieczniejszym rozwiązaniem.

Przy wyborze nowego zasilacza zwróć uwagę na kilka kluczowych aspektów. Po pierwsze, moc (wattage) powinna być dopasowana do Twoich podzespołów, z niewielkim zapasem. Po drugie, certyfikat 80 PLUS (np. Bronze, Gold, Platinum) świadczy o efektywności energetycznej. Po trzecie, renomowana marka (np. Seasonic, be quiet!, Corsair, EVGA) gwarantuje jakość i niezawodność. Nie zapomnij o zabezpieczeniach (OCP, OVP, OPP, SCP, OTP, UVP), które chronią Twój sprzęt, oraz o długości gwarancji, która jest dobrym wskaźnikiem zaufania producenta do swojego produktu.

Podsumowując, regularna kontrola napięć w zasilaczu za pomocą multimetru to prosta, ale niezwykle ważna czynność konserwacyjna. Pozwala ona na wczesne wykrycie problemów, zanim doprowadzą one do poważniejszych awarii i kosztownych napraw. Dbając o stabilne i prawidłowe zasilanie, zapewniasz swojemu komputerowi długie życie i niezawodną pracę. To inwestycja w spokój ducha i bezpieczeństwo Twojego sprzętu.
