Podłączanie panelu przedniego: Bezstresowy montaż PC (+/-)

Podłączenie kabelków panelu przedniego obudowy do płyty głównej to jeden z kluczowych etapów składania komputera, który często budzi wiele pytań. Ten szczegółowy przewodnik krok po kroku pomoże Ci prawidłowo wykonać to zadanie, zapewniając bezproblemowe działanie wszystkich funkcji komputera i uniknięcie frustrujących problemów.

Dlaczego poprawne podłączenie panelu przedniego jest kluczowe?

Panel przedni obudowy to centrum dowodzenia Twoim komputerem. Znajdziesz na nim przycisk zasilania, przycisk resetu, diody sygnalizujące pracę (zasilanie, aktywność dysku) oraz często porty USB i gniazda audio. Choć może się wydawać, że to drobne elementy, ich poprawne podłączenie jest absolutnie niezbędne dla pełnej funkcjonalności komputera i Twojego komfortu użytkowania. Bez tego nie uruchomisz maszyny, nie zresetujesz jej w razie potrzeby, a nawet nie będziesz wiedzieć, czy dysk twardy pracuje.

Co to jest panel przedni i za co odpowiadają poszczególne kabelki?

Panel przedni to ta część obudowy, która jest najbardziej dostępna dla użytkownika. Zawiera on fizyczne przyciski i wizualne wskaźniki, które komunikują się z płytą główną za pomocą małych kabelków. Każdy z tych kabli ma swoją specyficzną rolę, a ich prawidłowe połączenie z odpowiednimi pinami na płycie głównej jest fundamentem stabilnej pracy systemu.

• POWER SW (Power Switch): Przycisk zasilania, który uruchamia lub wyłącza komputer.
• RESET SW (Reset Switch): Przycisk resetu, który wymusza ponowne uruchomienie systemu.
• POWER LED (Power Light Emitting Diode): Dioda sygnalizująca, że komputer jest włączony (lub w trybie uśpienia).
• HDD LED (Hard Drive Disk Light Emitting Diode): Dioda sygnalizująca aktywność dysku twardego lub SSD.

Przygotowanie: Co będzie Ci potrzebne do podłączenia?

Zanim zabierzesz się do pracy, upewnij się, że masz pod ręką kilka niezbędnych rzeczy. To znacznie ułatwi proces i pozwoli uniknąć niepotrzebnego stresu.

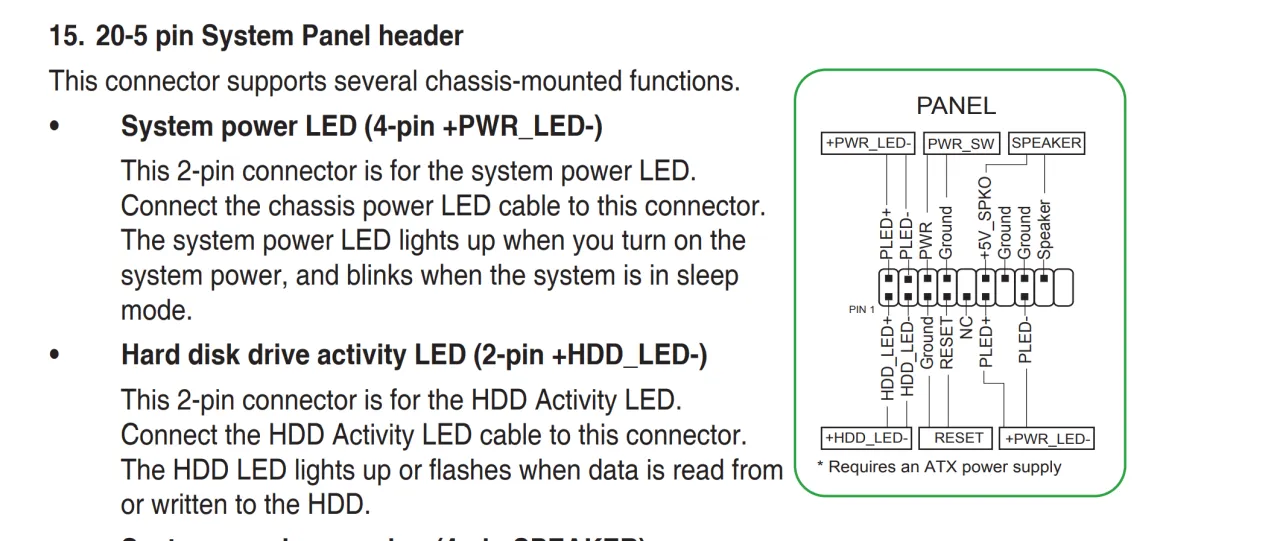

• Instrukcja obsługi płyty głównej: To Twój najważniejszy sprzymierzeniec! Znajdziesz w niej dokładny schemat pinów F_PANEL. Bez niej działasz trochę po omacku.
• Dobre oświetlenie: Piny i oznaczenia na płycie głównej są bardzo małe. Latarka lub dobrze oświetlone pomieszczenie to podstawa.
• Cierpliwość i precyzja: To nie są narzędzia, ale w tym zadaniu są równie ważne!

Lokalizacja: Gdzie na płycie głównej znajdziesz gniazdo F_PANEL?

Gniazdo F_PANEL, często oznaczane również jako JFP1 (Front Panel Header) lub po prostu F_PANEL, to miejsce, gdzie podłączysz wszystkie kabelki z panelu przedniego. Zazwyczaj znajduje się ono w prawym dolnym rogu płyty głównej, choć zdarzają się wyjątki. Standardowo składa się z 9 lub 10 pinów ułożonych w dwóch rzędach. Kluczową wskazówką orientacyjną jest często brakujący pin (lub zaślepiony), który pomaga prawidłowo zorientować się w układzie i zapobiega błędnemu podłączeniu. To taki mały, ale bardzo pomocny drogowskaz.

Zrozumienie oznaczeń: Przewodnik po pinach i wtyczkach

Teraz, gdy wiesz, gdzie szukać, pora rozszyfrować te wszystkie tajemnicze skróty. Małe oznaczenia na płycie głównej i odpowiadające im kable z obudowy mogą początkowo wydawać się zagmatwane, ale z moją pomocą szybko je opanujesz.

Najważniejsze złącza, które musisz znać: POWER SW, RESET SW, POWER LED, HDD LED

Każde złącze ma swoją specyficzną funkcję i zazwyczaj unikalne oznaczenie, które pomoże Ci je zidentyfikować zarówno na płycie głównej, jak i na wtyczkach z obudowy.

• POWER SW (Power Switch): Odpowiada za włączanie i wyłączanie komputera. Na płycie głównej często oznaczony jako PWR_SW, PWRSW, ON/OFF. Wtyczka z obudowy będzie miała podobny napis.
• RESET SW (Reset Switch): Służy do restartowania komputera. Oznaczenia na płycie to zazwyczaj RESET, RES_SW, RST. Wtyczka również będzie opisana.
• POWER LED (Power Light Emitting Diode): Dioda sygnalizująca stan zasilania komputera. Na płycie znajdziesz PLED+, PLED-, PWR_LED. Wtyczka będzie miała napis POWER LED. Pamiętaj, że diody LED składają się z dwóch pinów (plus i minus).
• HDD LED (Hard Drive Disk Light Emitting Diode): Dioda sygnalizująca aktywność dysku twardego (odczyt/zapis). Oznaczenia na płycie to HD_LED+, HD_LED-, HDD_LED. Wtyczka będzie opisana jako HDD LED. Podobnie jak POWER LED, składa się z dwóch pinów.

Jak czytać oznaczenia na płycie głównej? (PLED, PWR_SW, RES, HD_LED)

Oznaczenia pinów na płycie głównej są zazwyczaj bardzo małe i wydrukowane bezpośrednio na laminacie (PCB) obok gniazda F_PANEL. Czasem trzeba się dobrze przyjrzeć, a nawet użyć latarki, aby je odczytać. Typowe skróty, które spotkasz, to PLED (Power LED), PWR_SW (Power Switch), RES (Reset Switch) i HD_LED (HDD LED). Warto wiedzieć, że większość producentów płyt głównych stosuje standard pinów spopularyzowany przez firmę Intel, co oznacza, że układy są do siebie podobne, ale zawsze warto sprawdzić instrukcję.

Jak rozpoznać wtyczki z obudowy? Praktyczne wskazówki

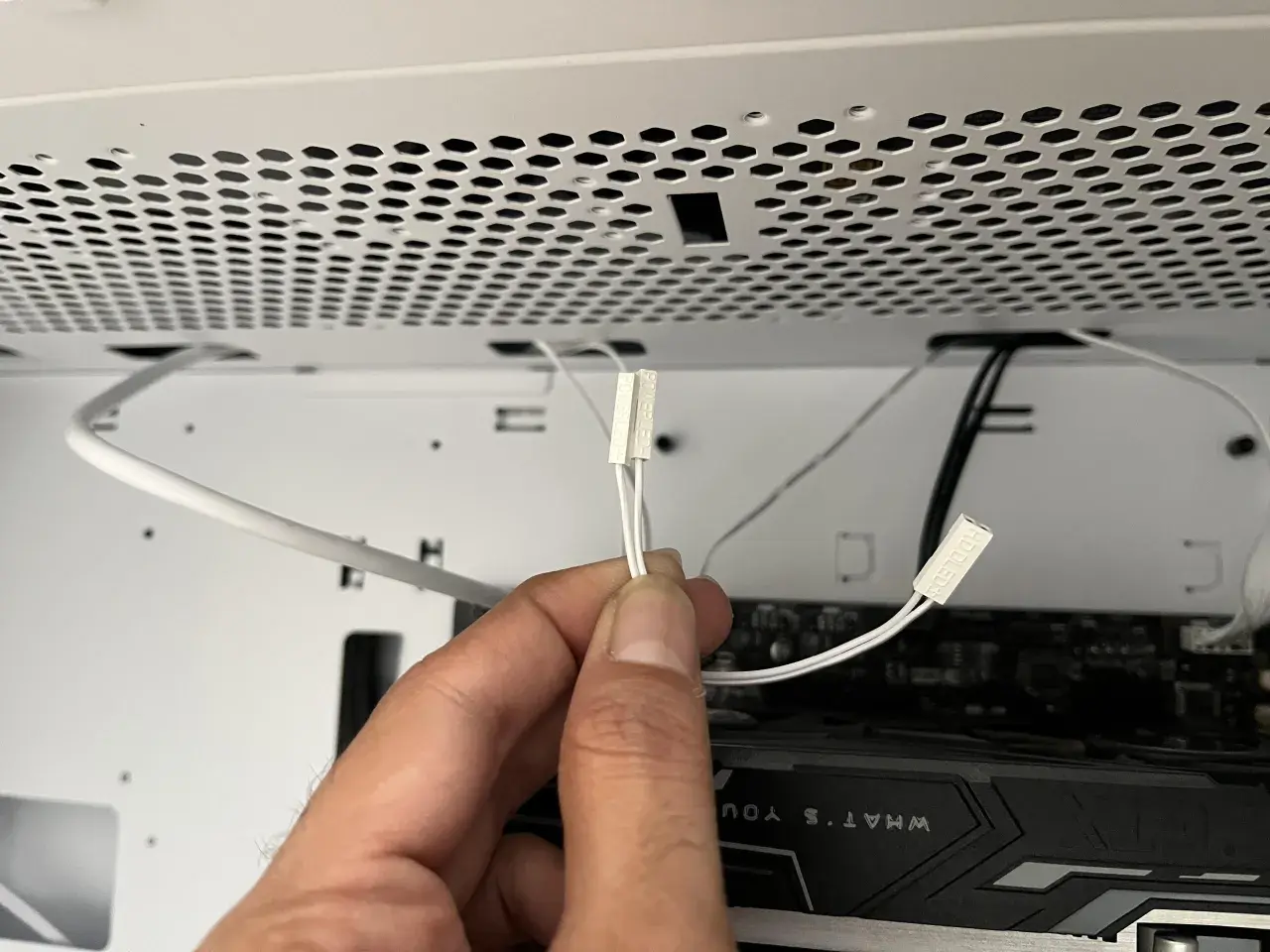

Kabelki wychodzące z obudowy są zazwyczaj opisane na samych plastikowych wtyczkach, co znacznie ułatwia identyfikację. Szukaj napisów takich jak "POWER SW", "RESET SW", "POWER LED", "HDD LED". Dodatkowo, często stosowane są kody kolorów przewodów, które mogą pomóc, choć nie są one sztywnym standardem. Na przykład, POWER LED bywa zielony/biały, HDD LED czerwony/biały lub pomarańczowy/biały, PWR_SW czarny/biały, a RESET_SW niebieski/biały. Pamiętaj, że kolorowy przewód to zazwyczaj plus (+), a biały lub czarny to minus (-), zwłaszcza w przypadku diod LED.

Polaryzacja: Jak prawidłowo zidentyfikować plus i minus?

Kwestia polaryzacji to jeden z najczęstszych punktów, gdzie początkujący popełniają błędy. Jest to absolutnie kluczowe dla prawidłowego działania diod LED, choć dla przycisków nie ma znaczenia.

Zasada nr 1: Przyciski (POWER, RESET) tutaj polaryzacja nie ma znaczenia

Dobra wiadomość! W przypadku przycisków, czyli złączy POWER SW i RESET SW, polaryzacja nie ma żadnego znaczenia. Działają one na zasadzie prostego przełącznika, który zwiera dwa piny. Niezależnie od tego, jak włożysz wtyczkę, przycisk będzie działał prawidłowo. Możesz więc podłączyć je bez obaw o orientację.

Zasada nr 2: Diody LED (POWER, HDD) tutaj musisz być precyzyjny

Tutaj musimy zachować szczególną ostrożność. Diody LED (POWER LED i HDD LED) to elementy półprzewodnikowe, które świecą tylko wtedy, gdy prąd płynie przez nie w odpowiednim kierunku. Oznacza to, że musisz prawidłowo dopasować plus (+) do plusa (+) i minus (-) do minusa (-). Jeśli podłączysz je odwrotnie, dioda po prostu nie zaświeci się.

Gdzie jest plus? Szukaj kolorowego kabla i symbolu trójkąta na wtyczce

Identyfikacja pinu dodatniego (+) jest zazwyczaj dość prosta. Na wtyczce z obudowy pin dodatni (+) jest zazwyczaj oznaczony kolorowym przewodem (np. zielonym, czerwonym, pomarańczowym czyli innym niż biały lub czarny). Dodatkowo, na samej plastikowej wtyczce często znajduje się mały trójkąt lub symbol „+”, który jednoznacznie wskazuje na pin dodatni. Na płycie głównej piny diod LED są często opisane jako PLED+ i PLED- lub HD_LED+ i HD_LED-.

Gdzie jest minus? To prawie zawsze biały lub czarny przewód

Pin ujemny (-) jest jeszcze łatwiejszy do zidentyfikowania. W większości przypadków przewód podłączony do pinu ujemnego będzie biały lub czarny. Na wtyczce nie będzie żadnych dodatkowych symboli, a na płycie głównej będzie oznaczony jako PLED- lub HD_LED-.

Podłączanie krok po kroku: Bezstresowy montaż panelu przedniego

Teraz, gdy masz już całą wiedzę teoretyczną, przejdźmy do praktyki. Przedstawię Ci proces podłączania kabelków panelu przedniego w pięciu prostych krokach. Pamiętaj, aby działać spokojnie i metodycznie.

Krok 1: Upewnij się, że zasilanie jest odłączone

1. Zawsze, ale to zawsze, odłącz zasilacz od gniazdka elektrycznego przed rozpoczęciem jakichkolwiek prac wewnątrz komputera. Bezpieczeństwo jest najważniejsze, a praca przy podłączonym zasilaniu może uszkodzić komponenty lub, co gorsza, Ciebie.

Krok 2: Weź instrukcję płyty głównej do ręki to Twoja mapa skarbów

2. Znajdź w instrukcji obsługi płyty głównej sekcję dotyczącą gniazda F_PANEL (lub JFP1). Będzie tam dokładny schemat rozmieszczenia pinów dla Twojej konkretnej płyty. To jest Twoje najważniejsze źródło informacji, które rozwieje wszelkie wątpliwości.

Krok 3: Podłączanie przycisków POWER SW i RESET SW

3. Zlokalizuj na płycie głównej piny oznaczone jako PWR_SW i RESET_SW.
4. Weź wtyczki z obudowy opisane jako POWER SW i RESET SW.
5. Podłącz wtyczkę POWER SW do pinów PWR_SW na płycie. Pamiętaj, że polaryzacja nie ma tutaj znaczenia, więc możesz wpiąć ją w dowolnej orientacji.
6. Podłącz wtyczkę RESET SW do pinów RESET_SW na płycie. Tutaj również polaryzacja nie jest istotna.

Krok 4: Prawidłowe wpięcie diody zasilania POWER LED (+/-)

4. Zlokalizuj na płycie głównej piny oznaczone jako PLED+ i PLED- (lub PWR_LED+ i PWR_LED-).
5. Weź wtyczkę z obudowy opisaną jako POWER LED.
6. Zidentyfikuj plus (+) i minus (-) na wtyczce (kolorowy przewód i/lub trójkąt to plus, biały/czarny to minus).
7. Podłącz wtyczkę POWER LED, upewniając się, że plus (+) z wtyczki trafia na pin plus (+) na płycie, a minus (-) na pin minus (-). To jest kluczowe, aby dioda świeciła.

Krok 5: Finalne podłączenie diody dysku HDD LED (+/-)

5. Zlokalizuj na płycie głównej piny oznaczone jako HD_LED+ i HD_LED- (lub HDD_LED+ i HDD_LED-).
6. Weź wtyczkę z obudowy opisaną jako HDD LED.
7. Ponownie zidentyfikuj plus (+) i minus (-) na wtyczce.
8. Podłącz wtyczkę HDD LED, dopasowując plus (+) do plusa (+) i minus (-) do minusa (-).

Rozwiązywanie problemów: Co zrobić, gdy coś nie działa?

Nawet przy największej ostrożności, czasem coś może pójść nie tak. Nie martw się, najczęstsze problemy są łatwe do zdiagnozowania i naprawienia. Oto co możesz sprawdzić, gdy po podłączeniu panelu przedniego coś nie działa.

Komputer nie reaguje na przycisk zasilania co sprawdzić w pierwszej kolejności?

• Ten problem niemal zawsze oznacza, że kabel PWR_SW jest nieprawidłowo podłączony. Sprawdź instrukcję płyty głównej i upewnij się, że wtyczka POWER SW jest wpięta w odpowiednie piny na płycie. Czasami wystarczy przesunąć ją o jeden pin w bok.

Dioda zasilania lub dysku nie świeci szybka naprawa w 10 sekund

• Nieświecące diody LED (POWER LED, HDD LED) to klasyczny objaw odwrotnie podłączonej polaryzacji. Po prostu odłącz wtyczkę danej diody (np. POWER LED) i włóż ją ponownie, obróconą o 180 stopni. Po tej prostej korekcie dioda powinna zacząć świecić.

Przycisk RESET nie restartuje komputera jak to naprawić?

• Jeśli przycisk Reset nie działa, oznacza to, że wtyczka RESET_SW jest nieprawidłowo podłączona. Podobnie jak w przypadku przycisku zasilania, zweryfikuj w instrukcji płyty głównej, czy wtyczka jest wpięta w odpowiednie piny.

Nowoczesne ułatwienia: Poznaj złącze F_CONNECTOR

Technologia idzie do przodu, a producenci obudów i płyt głównych starają się ułatwić życie użytkownikom. Jednym z takich udogodnień jest złącze F_CONNECTOR, które znacznie upraszcza proces podłączania panelu przedniego.

Przeczytaj również: Gry online, które angażują bardziej, niż się spodziewasz

Jak wygląda zintegrowane złącze i dlaczego upraszcza cały proces?

Niektóre nowoczesne obudowy, np. od firm NZXT czy Fractal Design, zamiast wielu pojedynczych wtyczek, oferują jedno, zunifikowane złącze F_CONNECTOR. Jest to pojedynczy blok, który łączy w sobie wszystkie przewody panelu przedniego (POWER SW, RESET SW, POWER LED, HDD LED) w jednej, wygodnej wtyczce. Wystarczy podłączyć ten jeden blok do gniazda F_PANEL na płycie głównej, a wszystkie funkcje panelu przedniego zaczną działać. To rozwiązanie eliminuje potrzebę podłączania pojedynczych pinów i martwienia się o polaryzację, co jest ogromnym ułatwieniem, szczególnie dla mniej doświadczonych użytkowników.
